鑄造床身、主軸液壓進給、電機減速機、工件自動夾緊

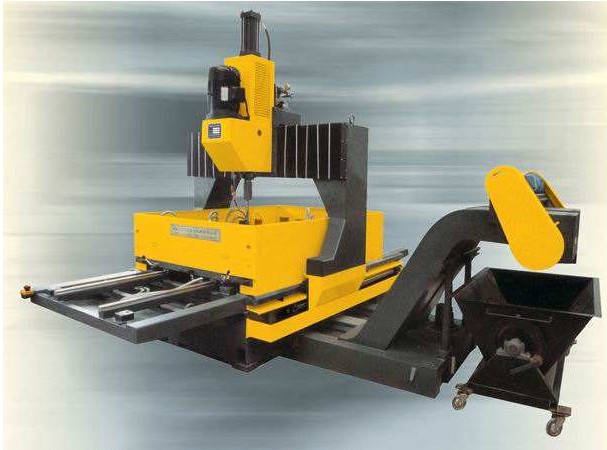

本機主要由床身、龍門、鉆削動力頭、液壓系統、控制系統、自動潤滑系統、冷卻排屑系統和快換夾頭等組成。
1、鐵塔、鋼結構等連接板鉆孔的首選設備。
2、床身采用優質灰口鑄鐵鑄造，性能穩定，不變形。
3、主軸液壓進給，效率高且非常耐用。
4、工件由液壓夾鉗自動夾緊，縮短生產準備周期，提高生產效率。
5、整套西門子（數控系統+伺服電機）控制系統，龍門移動雙伺服電機+雙滾珠絲杠同步雙驅。
主要技術參數
|
型號 |
2012 |
2016 |
2016/2 |
2020 |
2020/2 |
3016 |
3016/2 |
|
|
加工范圍 |
mm |
2000×1200 |
2000×1600 |
2000×2000 |
3000×1600 |
|||
|
疊加厚度 |
mm |
15-100 |
||||||
|
主軸數量 |
|
1 |
1 |
2 |
1 |
2 |
1 |
2 |
|
主軸型號 |
|
莫氏4#錐孔 |
||||||
|
主軸轉速 |
r/min |
120-560 |
||||||
|
進給方式 |
|
液壓自控行程鉆削動力頭 |
||||||
|
進給行程 |
mm |
180 |
||||||
|
鉆孔直徑 |
mm |
Ф12-Ф50（選配Ф12-Ф63） |
||||||
|
電機功率 |
KW |
5.5（選配7.5） |
||||||
|
夾緊缸數量 |
|
12 |
||||||
|
夾緊力/支 |
KN |
7.5 |
||||||
|
夾緊方式 |
|
腳踏開關控制夾緊油缸/手動夾緊 |
||||||
|
液壓泵壓力 |
MPa |
6 |
||||||
|
控制方式 |
|
西門子數控系統/PLC+上位計算機 |
||||||
